系統概述

避雷器是電力線路保護設備免遭雷電沖擊波襲擊的設備。當沿線路傳入變電站的雷電沖擊波超過避雷器保護水平時，避雷器首先放電，并將雷電流經過良導體安全的引入大地，利用接地裝置使雷電壓幅值限制在被保護設備雷電沖擊水平以下，使電氣設備受到保護。避雷器需要定期巡檢，工作量大，巡檢不及時，不能實現實時監測，雷擊時間點無法確定。為達到實時數據監測，本公司研制出一種可以實時監測雷擊的裝置。

本裝置與原有避雷器并聯，三相線路同一處的三個避雷器可以同時集中接入本裝置，采用單片機對雷擊數據及泄露電流進行實時采集，當發生雷擊時及時將雷擊數據更新并通過GPRS網絡上傳給服務器，服務器根據數據上傳時間建立雷擊記錄并保存，當客戶需要查看雷擊數據時，使用客戶端軟件連接至服務器，從服務器獲取最新數據并下載到本地保存，并可通過服務器與單片機進行實時通訊獲取最新數據。設備供電采取太陽能光伏板發電，鋰電池儲能方式，陰雨天可以持續15天供電。

產品特點

以往查看變電系統安裝避雷器工作情況，通常做法是登高到安裝位置，查看避雷系統的各種計數，了解安裝系統的工作情況，與傳統方法相比，本系統具有以下優點：

01. 采用電腦操作更具符合智能化和高科技化。

02. 可以在不接觸帶電作業的情況下，了解避雷系統工作情況。

03. 可以不用登臨安裝系統就可以了解安裝系統的工作情況，省時省力。

04. 具有可復用性，對于相同配置的安裝系統，只須通過修改軟件的配置信息，就可以使用。

硬件設備

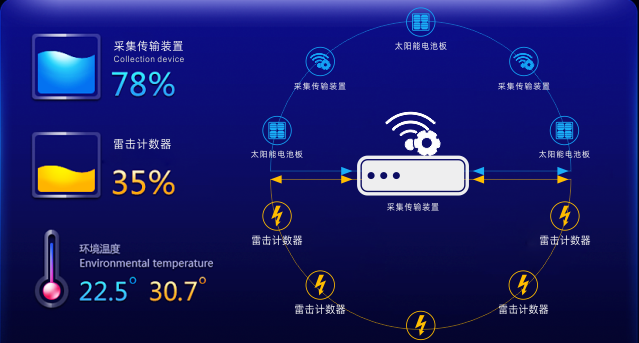

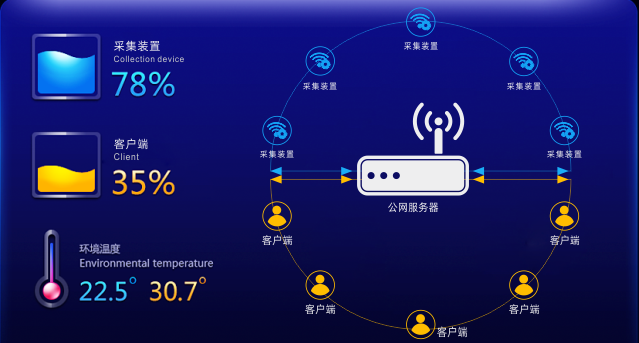

系統拓撲圖	裝置連接圖

硬件安裝

雷擊計數器安裝

01.  由于采用GPRS網絡進行數據傳輸，每月存在一定的流量費用。根據客戶使用頻率，流量一般在30M/月內。

02.  安裝時需要記錄下設備的編號，并與安裝地址對應，以便在服務器設置設備名稱；

03.  本裝置需要與原避雷器并聯安裝，不可單獨使用，避雷功能由原避雷器提供，本裝置僅作檢測功能。

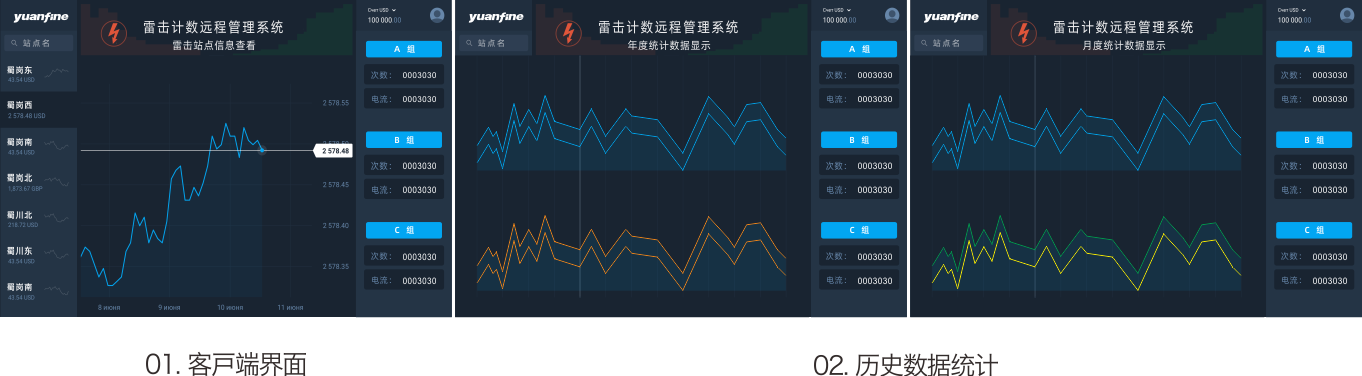

物聯網平臺界面
