系統概述
隨著我國城市電網建設的飛速發展，各種電氣設備不斷增多，對于電網公司運行管理部門要求也越來越高。部分開關站或配電室由于地理因素，處于地勢低洼、或建設于地下，受特殊極端天氣影響，易產生內澇、滲水等情況發生，導致設備浸水故障或破壞，嚴重影響供電安全，帶來巨大的經濟損失。
按照開關站及配電室典型設計，在供電室內設計有積水坑，且處于供電所低位處，所有自然積水都將排到積水坑。本防澇系統設計原理為：參照以上設計規范，在供電室積水坑或者地勢最低點安裝水位傳感器，當水位超過警戒值時，自動啟動排水裝置，保障供電室內設備設施安全運行。
產品特點
01.精確控制排水池水位，針對潛水泵設置安全水位，防止干抽;
02.一臺主機可以掛接多個控制箱，形成排水控制系統；
03.異常情況后臺服務器短信通知服務；
04.水泵工作電壓/電流異常遠程檢測;
05.本產品監控工作電壓、電流和水位，通過設置工作參數，設備根據水位高低 自動控制水泵工作，并在發生異常時發出報警信號，達到無人化管理的目的；
06.可配置通訊模塊與云服務組成遠程管控系統，通過客戶端軟件實現遠程操控，并可設置異常情況短信提醒功能，在發生異常時及時通知相關人員處理；
07.產品采用模塊化設計，可根據需求進行裁剪和擴展，實現不同需求。
系統功能簡介
1.可升級、易擴展方案
01. 現場采用2層或3層通訊架構
控制器→人機(迪文) + 控制器→通訊模塊、(低成本,支持內外網)
控制器→人機(WinCE)→通訊模塊或路由器;(和現有架構一致,支持內外網)
02. 后臺采用3層架構
設備→服務器→客戶端;
便于后期擴展成BS,這樣不需要專門編寫客戶端程序;
全部由服務器實現,便于程序維護和升級;
03. 設備管理和客戶權限管理在服務端實現
2.安裝信息讀取
01.采用國際通用MODBUS協議格式,數據結構自定義
02.采用03指令讀取設備信息, 采用16指令寫入?yún)?shù)數據, 采用21指令讀取文件
03.推廣應用如下:
統一設備協議,支持設備查找指令,由 WinCE主機發出查找設備指令(多條)，在線設備 逐一回復,回復內容包括設備類型和備注信息。

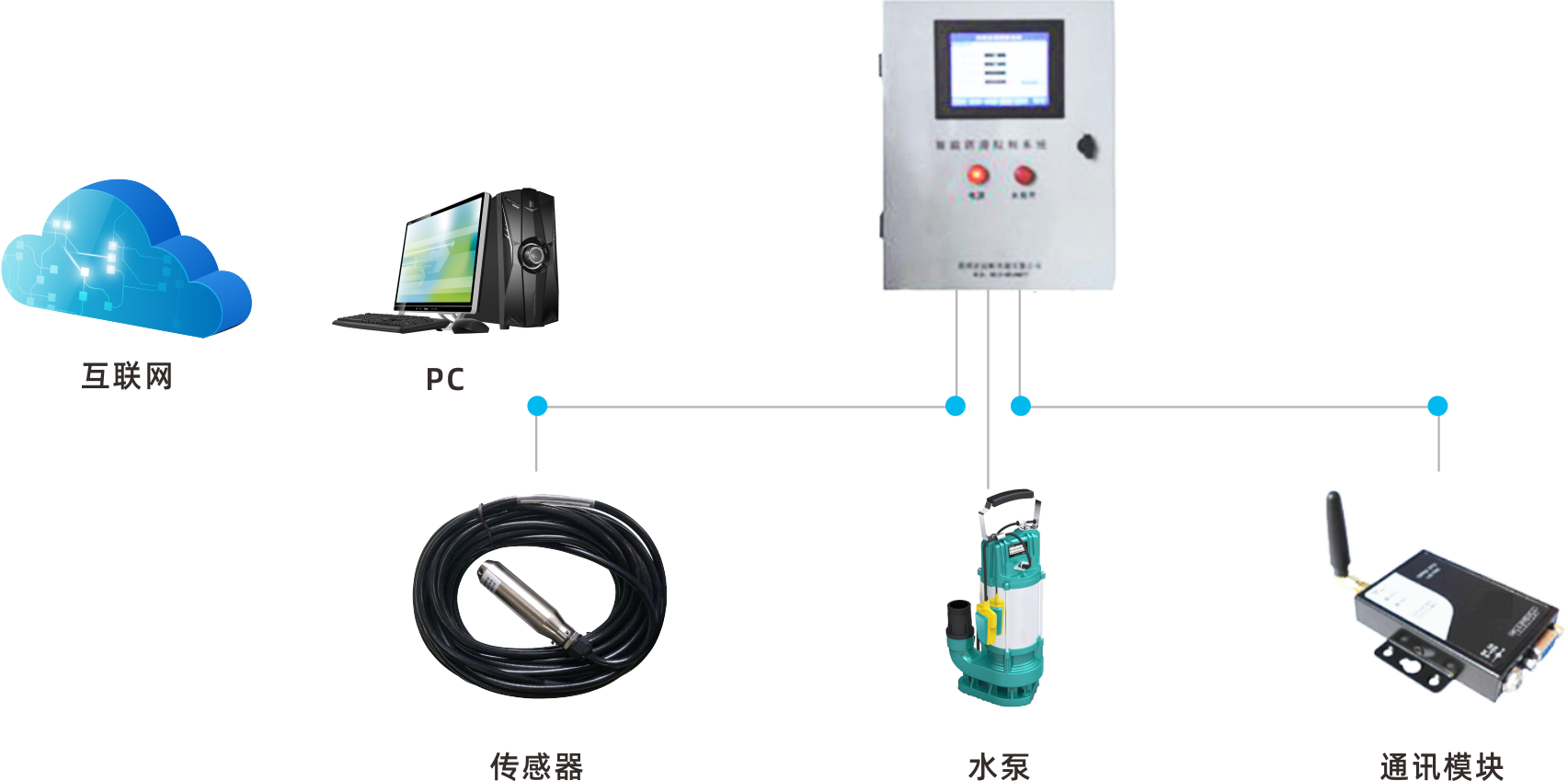

全功能系統拓?fù)鋱D
系統設備功能簡介
|

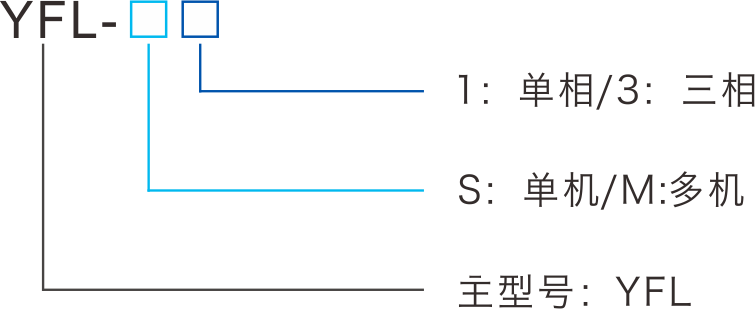

型號定義 |
技術參數 |
|
|
1.排水量可以根據需求進行定制水泵大小,建議單相2.2KW以內; 2.水位測量精度3CM,電壓精度3V,電流精度0.1A; 3.需要配置GPRS流量卡，流量消耗360M/年； 4.后臺系統要求,Windows7 .net4.0及以上操作系統。 |
排澇系統型號
|
型號：YFL-01Z |
||||||
|
項次 |
名稱 |
規格 |
數量 |
|||
|
集中操控箱 |
8寸觸摸顯示屏 |
DMT80600T080_15WT |
1 |
|||
|
小型開關電源 |
MS-25-24V/26.4W |
1 |
||||
|
電纜線 |
通訊電纜線 |
2*1mm2視現場確定 |
若干 |
|||
|
電源電纜線 |
2*1mm2視現場確定 |
若干 |
||||
|
型號：YFL-01S1 |
||||||
|
控制箱 |
帶漏電空氣開關 |
25A |
1 |
|||
|
空氣開關 |
10A |
1 |
||||
|
導軌開關電源 |
MDR-40-24V/40W |
1 |
||||
|
水位控制器 |
定制 |
1 |
||||
|
水位傳感器 |
3米或5米 |
1 |
||||
|
8寸觸摸顯示屏 |
DMT80600T080_15WT |
1 |
||||
|
通訊模塊 |
GPRS/短信模塊 |
GPRS/GSM模塊 |
1 |
|||
|
報警器 |
聲光報警燈 |
LTD-5102J 24V90dB |
1 |
|||
|
排水設備 |
工業級潛水泵 |
視排水量確定 |
1 |
|||
|
排水管 |
視排水距離確定 |
若干 |
||||
|
電纜線 |
通訊電纜線 |
2*1mm2視現場確定 |
若干 |
|||
|
電源電纜線 |
2*2.5mm2視現場確定 |
若干 |
||||
|
型號：YFL-01S3 |
||||||
|
控制箱 |
三相帶漏電空氣開關 |
32A |
1 |
|||
|
接觸器+過流保護 |
32A |
1 |
||||
|
空氣開關 |
10A |
1 |
||||
|
導軌開關電源 |
MDR-40-24V/40W |
1 |
||||
|
水位控制器 |
定制 |
1 |
||||
|
水位傳感器 |
3米或5米 |
1 |
||||
|
8寸觸摸顯示屏 |
DMT80600T080_15WT |
1 |
||||
|
通訊模塊 |
GPRS/短信模塊 |
GPRS/GSM模塊 |
1 |
|||
|
報警器 |
聲光報警燈 |
LTD-5102J 24V90dB |
1 |
|||
|
排水設備 |
三相工業級潛水泵 |
視排水量確定 |
1 |
|||
|
排水管 |
視排水距離確定 |
若干 |
||||
|
電纜線 |
通訊電纜線 |
2*1mm2視現場確定 |
若干 |
|||
|
電源電纜線 |
4*2.5mm2視現場確定 |
若干 |
||||
